Filtertechnik Jäger bietet Ihnen ein umfassendes Portfolio an Filterkerzen aus verschiedenen Filtermedien
und den dazu notwendigen Kerzenfiltergehäusen.
Filterkerzen sind aus heutigen Filtrationsanwendungen nicht mehr wegzudenken und haben sich einen hohen Stellenwert in vielen Filtrationsbereichen erworben. Ihre Anwendung ist einfach und zuverlässig. Das Filtrationsergebnis ist effektiv und das Filtrationsverfahren äußerst wirtschaftlich. Eine große Auswahl an Filtermedien und einfache Anpassung des Filtersystems an die Prozessanforderungen lassen die Lösung eines jeden Filtrationsproblems “zum Kinderspiel” werden. Filterkerzen sind zylindrische Filterelemente. Sie werden in der Regel von aussen nach innen durchfl ossen und sind je nach Filtermittel entweder Tiefenfilter,
Oberflächenfilteroder eine Kombination aus beiden.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.
Wickelfilterkerzen Typ: PP, PPW (gewaschen)
Gewickelte Filterpatronen sind Tiefenfilterelemente, die nach einem speziellen Garnwickelverfahren hergestellt werden. Neueste Wickelmaschinen sorgen für höchste und gleichbleibende Qualität bei Längen bis zu 60“.
Gewaschenes Garn ist frei von Netzmitteln und verhindert die Schaumbildung.
| Anwendungen: | Verpackungseinheit: |
| Galvanische Bäder | 9 ¾“ – 10“ = 1 VE 60 Stück |
| Photo-Entwickler | 19 ½“ – 30“ = 1 VE 30 Stück |
| Prozesswasser | 40“ = 1 VE 15 Stück |
| Abwasser, etc. |
| Wickelmaterial: | Polypropylen (gewaschen), Polyester, Nylon, Keramik, Glasfaser (thermisch entschlichtet), Baumwolle |
| Stützkernmaterial: | Polypropylen/Edelstahl ( 1.4301)/verzinkter Stahl |
| Betriebstemperatur: | max. 80° C Stahlkern/sonst. Garne 160° C – 400° C |
| Durchmesser außen: | 62 mm und 114 mm |
| Durchmesser innen: | 27 mm |
| Anfangsdifferenzdruck: | 0,15 bar |
| max. Differenzdruck: | 2,5 bar |
| Längen in Zoll: | 5“ | 9¾“ | 10“ | 19½“ | 20“ | 29¼“ | 30“ | 39“ | 40“ | 60“ |
| Längen in mm: | 127 | 248 | 254 | 495 | 508 | 744 | 762 | 992 | 1016 | 1524 |
| Feinheiten in µm: | 1 | 3 | 10 | 25 | 50 | 75 | 100 | 150 | 200 | |
| Durchsatz in l/min pro 10“: | 7 | 13 | 21 | 25 | 30 | 35 | 35 | 35 | 35 | 35 |
Alle weiteren Informationen finden Sie in unserem pdf-Dokument.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.

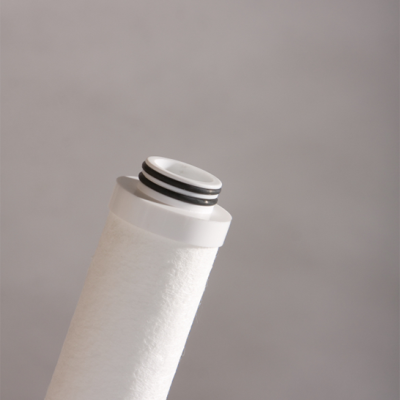

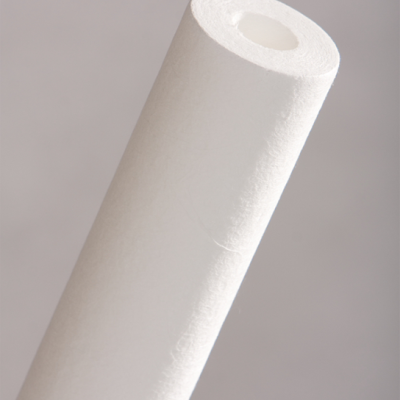

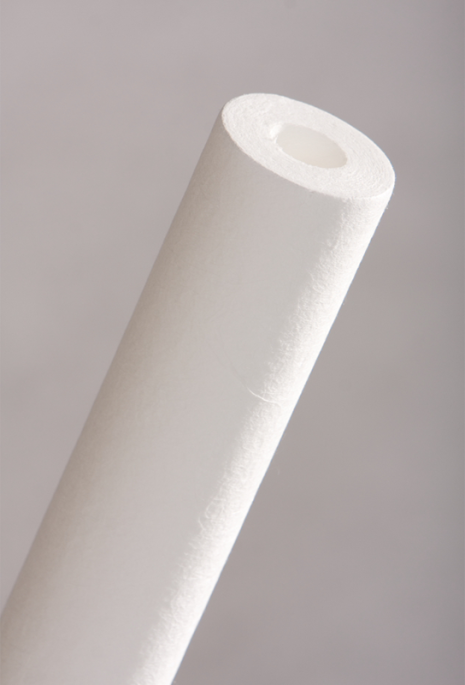

Nominal Filterkerzen Typ: NT 1µ-40”
Nominal-Filterkerzen Serie NT aus thermisch gebundene Polypropylen-Mikrofasern für Anwendungen mit
erhöhten Ansprüchen an Abscheidegenauigkeit und Filtratreinheit.
| Werkstoff: | reines Polypropylen, ohne Bindemittel (mit/ohne Stützkern) |
| Durchmesser außen: | 64 mm |
| Durchmesser innen: | 27,5 mm |
| Längen in Zoll: | 9¾“ | 10“ | 19½“ | 20“ | 29¼“ | 30“ | 39“ | 40“ | 45“ |
| Längen in mm: | 248 | 254 | 495 | 508 | 743 | 762 | 991 | 1016 | 1143 |
| Code: | 9 | 10 | 19 | 20 | 29 | 30 | 39 | 40 | 45 |
| Feinheiten in µm: | 0,8 | 1 | 3 | 5 | 10 | 20 | 30 | 50 | 75 |
| Durchsatz in l/min pro 10“: (Bezogen auf alle Feinheiten) |
5 | 7 | 9 | 15 | 18 | 20 | 22 | 25 | 25 |
| Betriebstemperatur: | 80° C |
| Anfangsdifferenzdruck: | 0,05 bar |
| max. Differenzdruck: | 2,0 bar |
| Ausführungen: | DOE | P3 | P7 | P8 |
| Verpackungseinheit: | 9 ¾“ – 10“ = 1 VE 40 Stück |
| 19 ½“ – 40“ =1 VE 20 Stück |
Alle weiteren Informationen finden Sie in unserem pdf-Dokument.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.

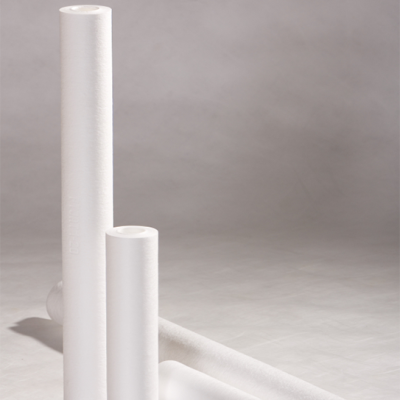

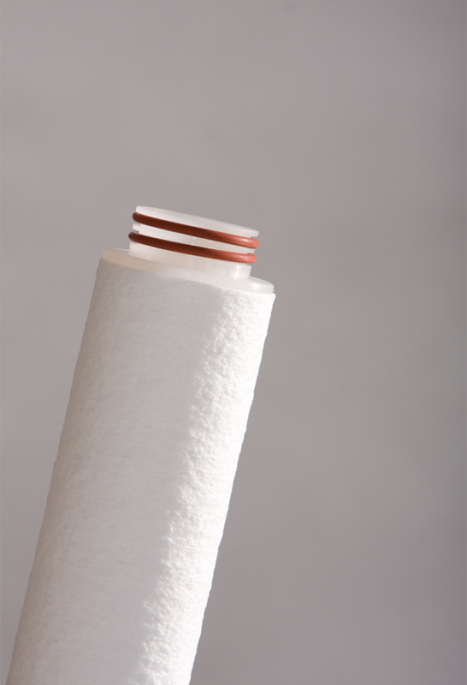

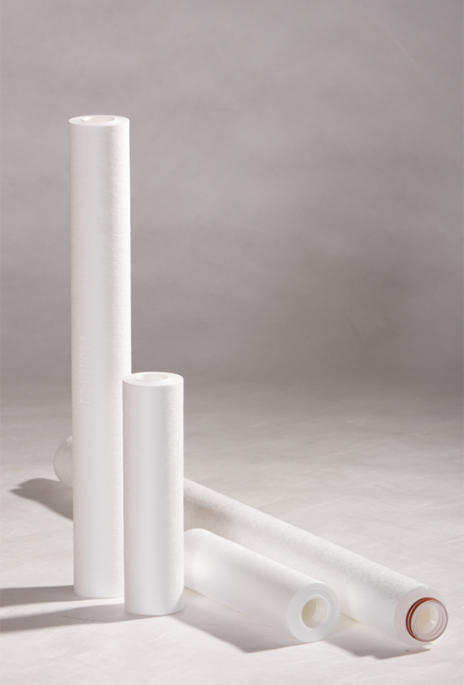

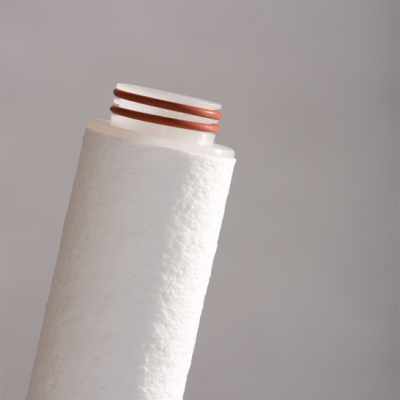

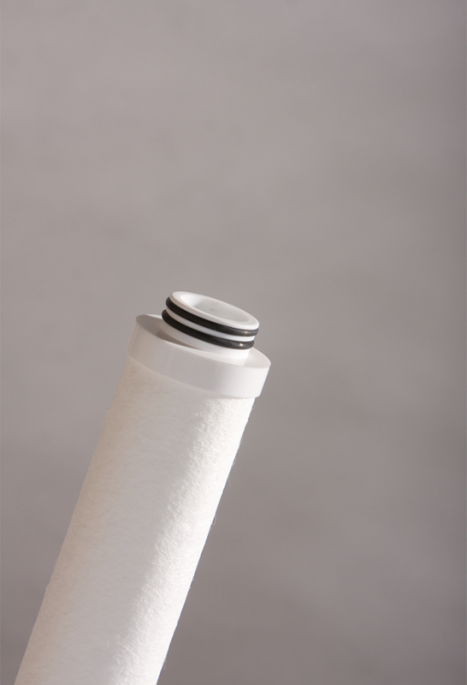

Absolut Filterkerzen Typ: AT 5µ-40”/P8
Absolut-Filterkerzen Serie AT mit einer Abscheiderate von 99,98% (ß-ratio5000), extraktionsfrei,
und sterilisierbar für zuverlässige Filtrationsergebnisse.
| Werkstoff: | 100 % reines Polypropylen ohne Bindemittel (PP Stützkern) |
| Dichtungen: | Buna, Viton, EPDM, Silikon |
| Durchmesser außen: | 64 mm |
| Durchmesser innen: | 27 mm |
| Längen in Zoll: | 10“ | 20“ | 30“ | 40“ |
| Längen in mm: | 254 | 508 | 762 | 1016 |
| Betriebstemperatur: | 80° C (max. 121° C für Sterilisation) |
| Feinheiten in µm: | 0,5 | 1 | 3 | 5 | 10 | 20 | 30 | 50 | 75 | 90 | 120 |
| Durchsatz in m³/h je 10“: (Bezogen auf alle Feinheiten) |
0,9 | 1,0 | 1,1 | 1,4 | 1,6 | 2,0 | 2,6 | 3,0 | 3,0 | 3,0 | 3,0 |
| Anfangsdifferenzdruck: | 0,1 bar |
| Ausführungen: | DOE mit geschäumten Flachdichtungen | G |
| SOE 226 – O-Ringe/Bajonett/Speer | P7 | |
| SOE 222 – O-Ringe/Flach | P3 | |
| SOE 222 – O-Ringe/Speer | P8 |
| Verpackungseinheit: | 9 ¾“ – 10“ = 1 VE 40 Stück |
| 19 ½“ – 40“ = 1 VE 20 Stück |
Alle weiteren Informationen finden Sie in unserem pdf-Dokument.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.

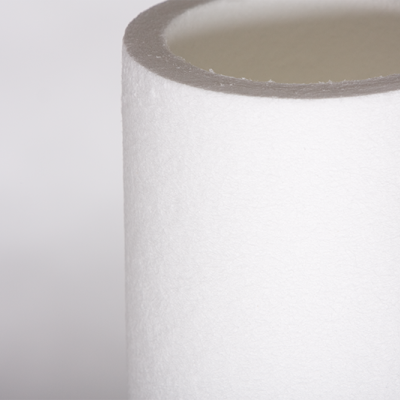

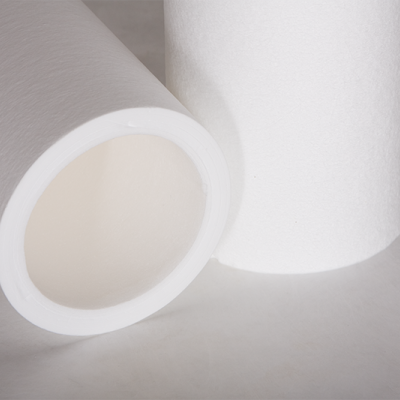

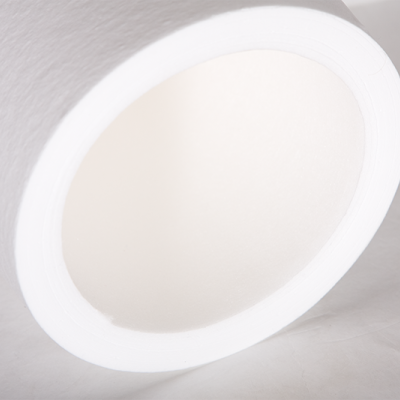

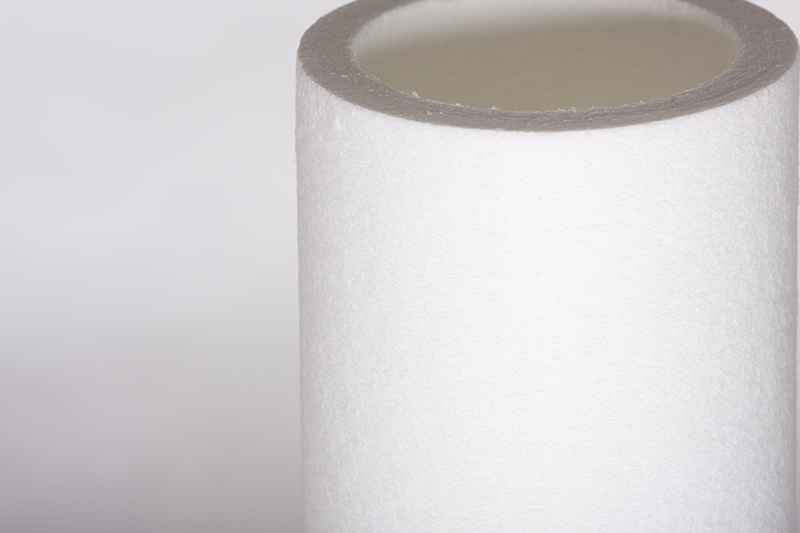

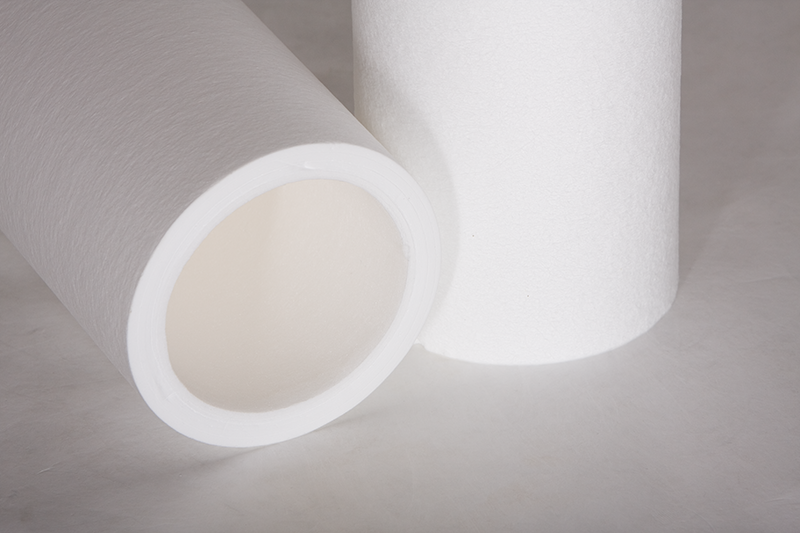

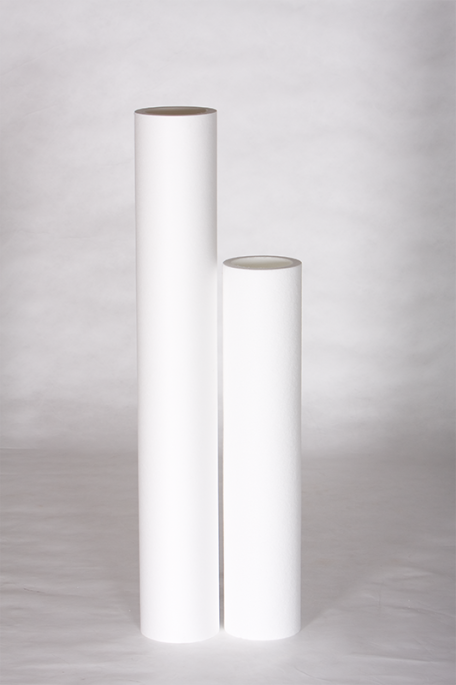

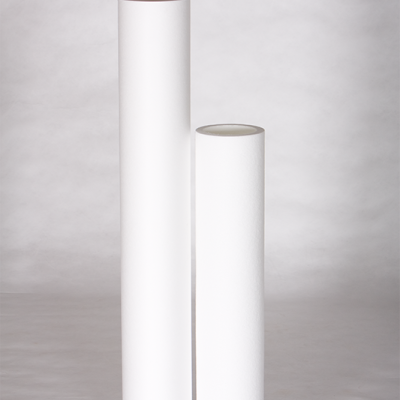

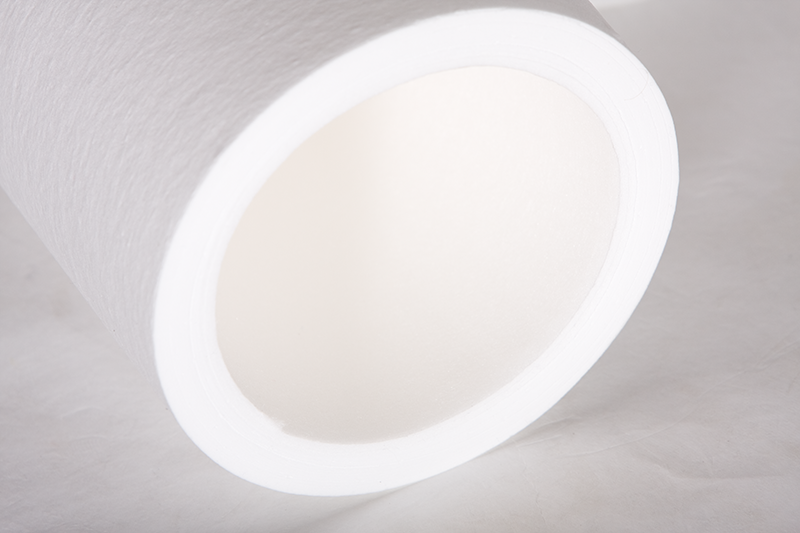

Absolut Filterkerzen Typ: AT / CLA GENIUS-FTJ
| Werkstoff: | 100 % reines Polypropylen (Mikrofasern) |
| Konstruktion: | DOE, ohne Stützkern |
| Betriebstemperatur: | 80° C |
| Feinheiten in µm: | 1 | 5 | 10 | 20 | 40 | 70 | 90 |
| Durchsatz in m³/h ca.: (Bezogen auf alle Feinheiten) |
15 | 23 | 30 | 37 | 40 | 40 | 40 |
| Anfangsdifferenzdruck: | 0,15 bar |
| max. Differenzdruck: | 4 bar |
Alle weiteren Informationen finden Sie in unserem pdf-Dokument.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.
Absolut Filterkerzen Typ: ATN 5µ-40”/P3/V
Absolut-Filterkerzen Serie AT und ATN mit einer Abscheiderate von 99,98% (ß-ratio5000), extraktionsfrei und sterilisierbar für zuverlässige Filtrationsergebnisse.
| Werkstoff: | reines Nylon, ohne Bindemittel (Nylon Stützkern) |
| Dichtungen: | Buna, Viton, EPDM, Silikon |
| Durchmesser außen: | 64 mm |
| Durchmesser innen: | 27 mm |
| Längen in Zoll: | 10“ | 20“ | 30“ | 40“ |
| Längen in mm: | 254 | 508 | 762 | 1016 |
| Betriebstemperatur: | max. 150° C bei max. 3 bar |
| Abscheiderate 99,00% | 1 µ | 3 µ | 7 µ | 14 µ | 20 µ | 30 µ | 50 µ | 70 µ | 90 µ | 150 µ |
| Abscheiderate 99,98% | 3 µ | 5 µ | 10 µ | 20 µ | 30 µ | 40 µ | 70 µ | 90 µ | 120µ | 200 µ |
| Durchsatz in m³/h je 10“: | 1,1 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Anfangsdifferenzdruck: | 0,1 bar |
| Ausführungen: | DOE | |
| SOE 226 – O-Ringe/Bajonett/Speer | p7 | |
| SOE 222 – O-Ringe/Flach | p3 | |
| SOE 222 – O-Ringe/Speer | p8 |
| Verpackungseinheit: | 9 ¾“ – 10“ = 1 VE 40 Stück |
| 19 ½“ – 40“ = 1 VE 20 Stück |
Alle weiteren Informationen finden Sie in unserem pdf-Dokument.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.

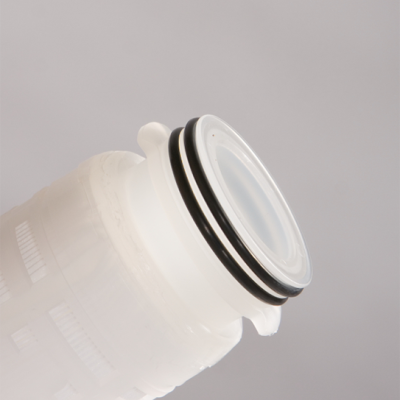

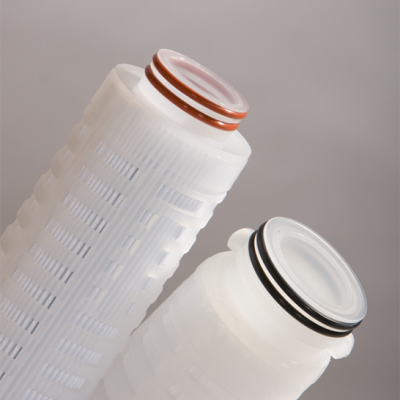

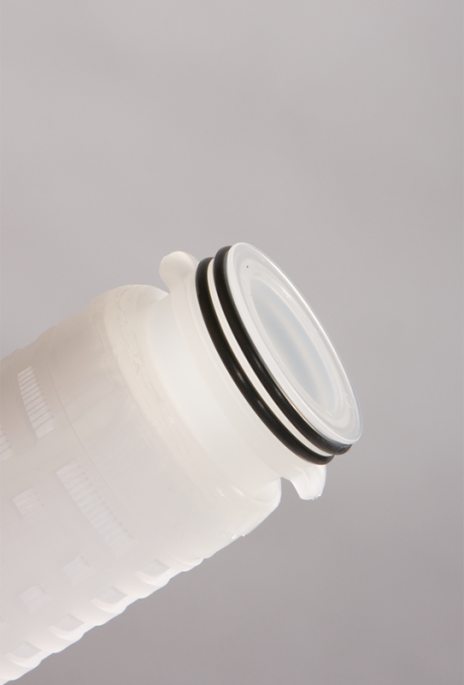

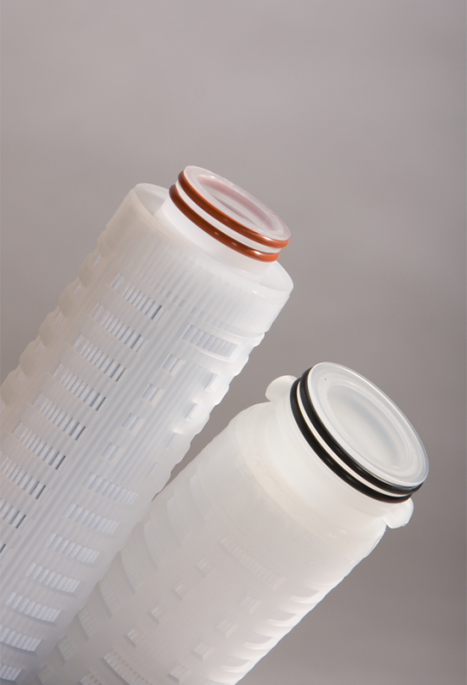

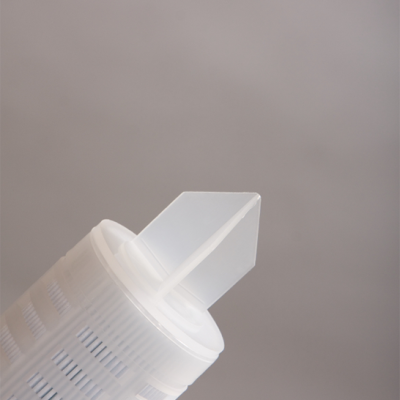

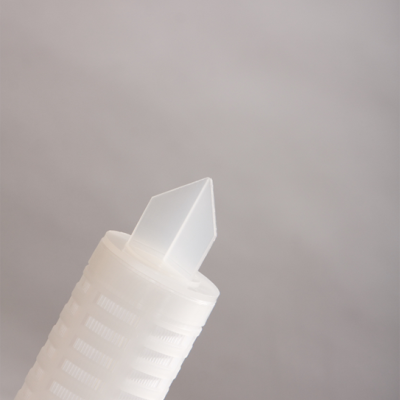

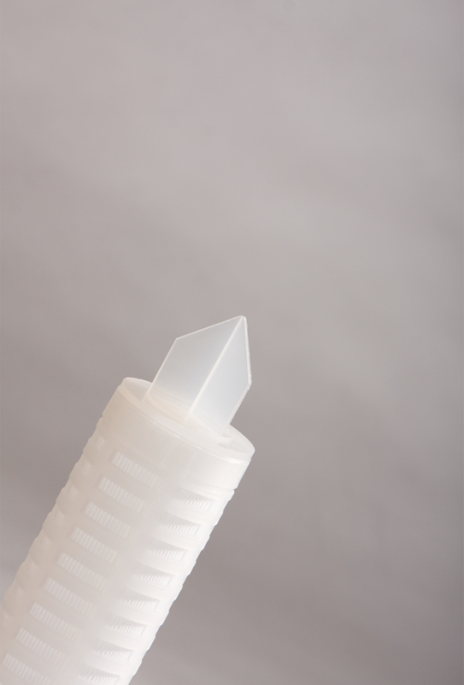

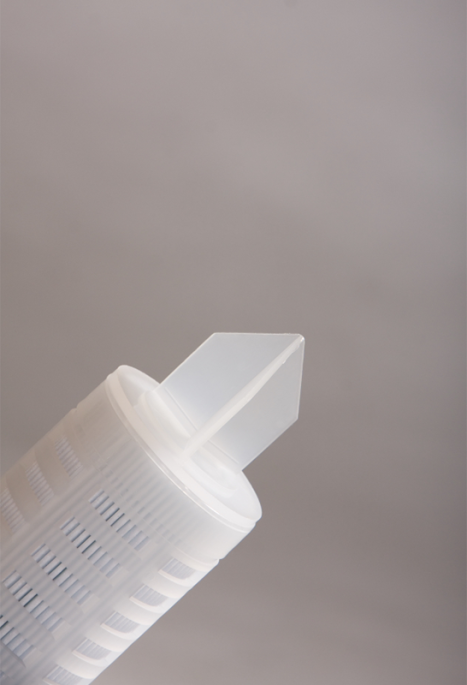

Membran-Filterkerzen Serie PPA mit plissierter PP-Membran, einer Filtereffi zienz von 99,98% (ß-Ratio 5000), extraktionsfrei und sterilisierbar, sind das Filterelement für hohe Prozesssicherheit.
Ausführungen:
| Filteroberfläche: | 0,4 – 0,6 m² |
| Abscheiderate: | 99,99 % Beta ratio 5000 |
| Dichtungen: | Buna, EPDM, Viton, Silikon |
| Durchmesser außen/innen: | 66 mm/27 mm |
| Längen in mm/Zoll: | 248/9 ¾ | 254/10 | 508/20 | 762/30 | 1016/40 | und länger |
| Betriebstemperatur: | 80° C |
| Sterilisation: | Gilt nur für einseitig offene Kerzen. Für alle Dampf- und Heißwasseranwendungen muss entweder ein Edelstahlinsert oder die glasfaserverstärkte Version benutzt werden (nur PP). |
| Dampf: | 121° C für 15 min. (20 Zyklen) |
| Heißwasser: | 90° C für 30 min. (0,2 bar DeltaP max.) |
| Feinheiten in µm: | 0,2 | 0,5 | 1 | 3 | 5 | 10 | 20 | 35 | 50 |
| Durchsatz in l/min pro 10“ (Bezogen auf alle Feinheiten): |
- | - | - | - | - | - | - | - | - |
| Anfangsdiff.-druck 0,03 bar | 5 | 15 | 20 | 35 | 35 | 40 | 40 | 40 | 40 |
| Anfangsdiff.-druck 0,01 bar | 2 | 5 | 7 | 15 | 20 | 35 | 40 | 40 | 40 |
| max. Differenzdruck: | 1,5 bar (0,5 bar bei 80° C) |
Alle weitere Informationen finden Sie in unserem pdf-Dokument.
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.

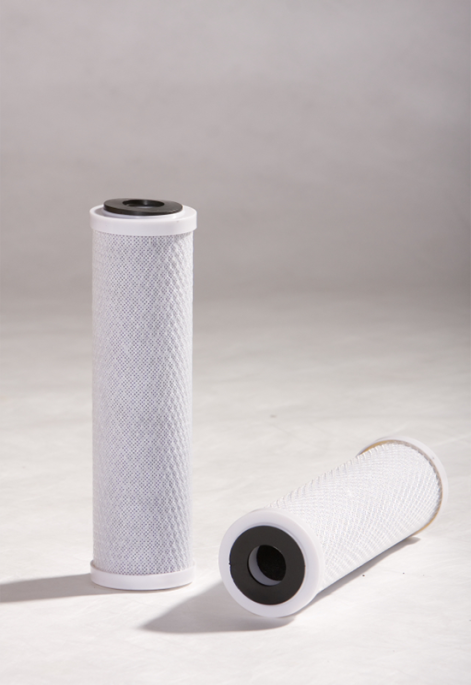

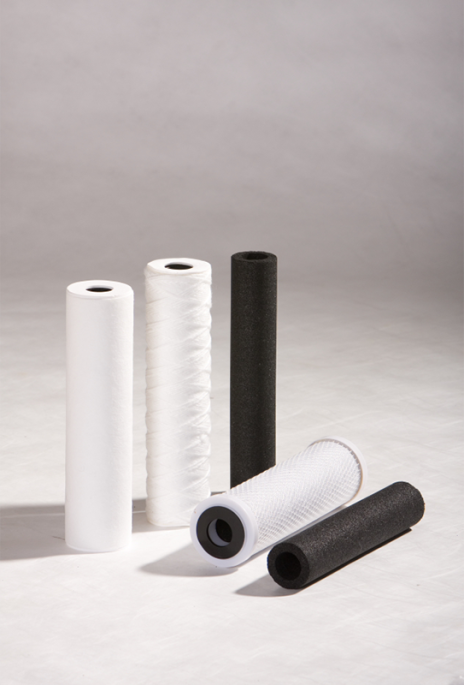

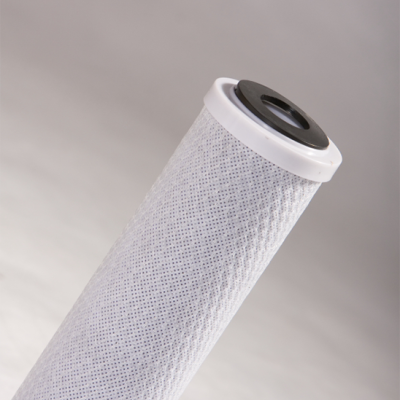

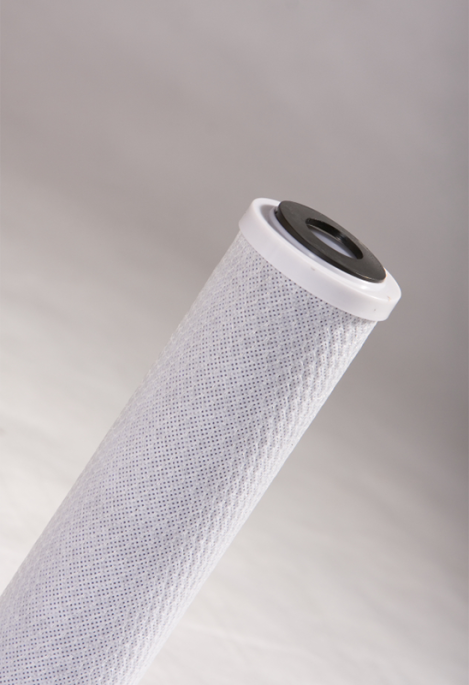

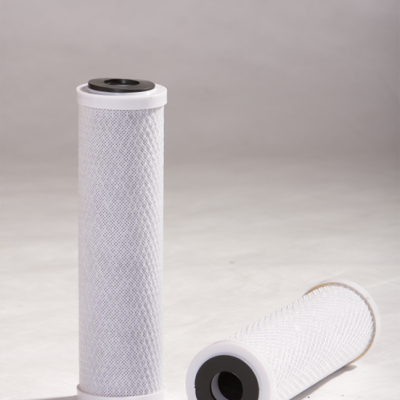

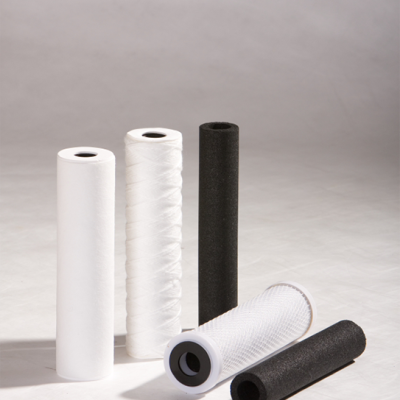

Aktivkohle-Filterkerzen
Aktivkohle-Filterkerzen Serie AK die gute Wahl für alle Anwendungen zur Entfernung von unerwünschten an Aktivkohle adsorbierbaren Stoffen aus Flüssigkeiten.
| Durchmesser außen: | 65 mm |
| Durchmesser innen: | 27 mm |
| Längen in Zoll: | 5“ | 9¾“ | 10“ | 20“ | 30“ |
| Längen in mm: | 127 | 248 | 254 | 508 | 762 |
| Filterfeinheit: | 5 µ |
| max. Betriebstemperatur: | 52° C |
| max. Durchsatz: | 8 l/min je 10“ Länge |
| max. Differenzdruck: | 2,5 bar |
| A-Kohleanteil: | 5“ | 95 g |
| 9¾“ + 10“ | 190 g | |
| 20“ | 380 g | |
| 30“ | 570 g |
| Ausführung: | Polypropylengarn, gewaschen |
| Durchmesser außen: | 71 mm |
| Durchmesser innen: | 27 mm |
| Längen in Zoll: | 4 7/8“ | 9¾“ | 20“ | 30“ |
| Längen in mm: | 124 | 248 | 508 | 762 |
| Filterfeinheit: | 1 µ, 5 µ, 10 µ |
| max. Betriebstemperatur: | 52° C |
| max. Durchsatz: | 8 l/min je 10“ Länge |
| max. Differenzdruck: | 7 bar |
| A-Kohleanteil: | 4 7/8“ | 180 g |
| 9¾“ | 360 g | |
| 20“ | 720 g | |
| 30“ | 1080 g |
| Ausführung: | Polypropylenvlies und Polypropylennetz |
Folgende Fragen helfen uns, so viel wie möglich über Ihre Bedürfnisse herauszufinden und Ihre Anfrage zu definieren.

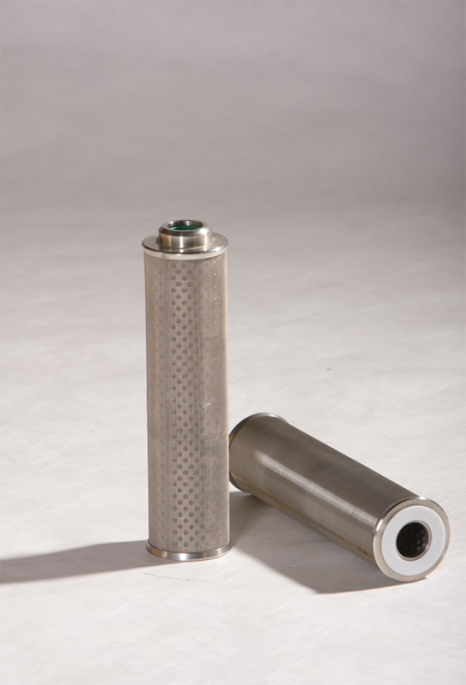

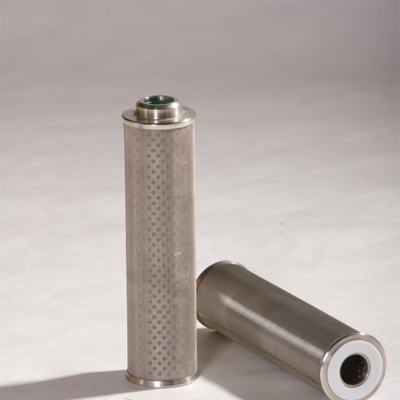

Edelstahlfilterpatrone Typ: MG - EKF
| Werkstoff: | 1.4301 (Edelstahlgewebe und Lochblech Stützkern) |
| Durchmesser außen: | 65 mm |
| Längen: | 5“ bis 40“ |
| Feinheiten: | 3 µm bis 1000 µm |
| Betriebstemperatur: | max. 300° C |
| Anfangsdifferenzdruck: | 0,1 bar |
| max. Differenzdruck: | 2,5 bar |
| Ausführungen: | DOE (double open end) SOE mit Adapter und Radialabdichtung |
