Filterfläche

  • Die Standzeit eines Filters wird von der Schmutzaufnahmekapazität bedeutend beeinflusst
  • Bei Erhöhung der Oberfläche erhöht sich auch die Kapazität der Schmutz- bzw. Partikelaufnahme
  • Bei Verdopplung der Oberfläche bei gleichbeleibendem Durchfluss halbiert sich der Anfangsdruckverlust
  • Halbierung des Anfangsdruckverlusts bedeutet 4-fache Standzeit  bei gleichem Durchfluss !!!

Filterflaeche 1

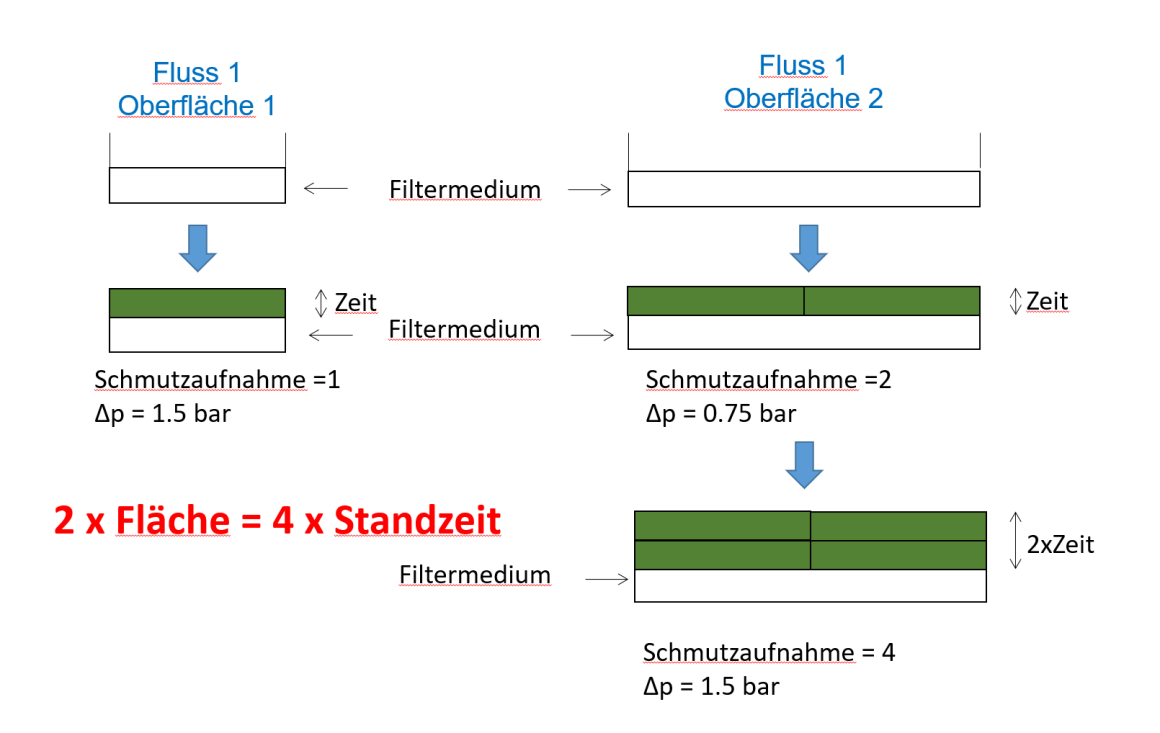

Filterfläche & Standzeit

filterflaeche-2

Differenzdruck & Fläche - ein positiver Nebeneffekt

  • Ein konventioneller Größe 2 Beutel hat eine Fläche von ca. 0,5m². Es werden 20m³/h Flüssigkeit filtriert.
  • Der Anfangsdruckverlust beträgt nach Einbau ca.0,2bar.
  • Bei einem empfohlenen Wechsel von 1,5bar ist der Anfangsdruckverlust sehr hoch und somit die zu erwartende Standzeit relativ gering.
  • Es wird nun die Fläche bei gleichbleibendem Durchfluss von 20m³/h von 0,5 auf 5m² bei gleicher Porenverteilung erhöht.
  • Was passiert? Die Fließgeschwindigkeit pro Flächeneinheit verringert sich drastisch. Dies hat auch eine Verringerung des Anfangs Delta P zur Folge.
  • Ergebnis: Allein durch die Erhöhung der Fläche erhöht sich die Standzeit, aber auch die Effizienz, da die Flüssigkeit langsamer durch das Mediums fließt und somit mehr Partikel zurückgehalten werden => doppelter Vorteil hinsichtlich Wechselintervall und Filtratsqualität!
